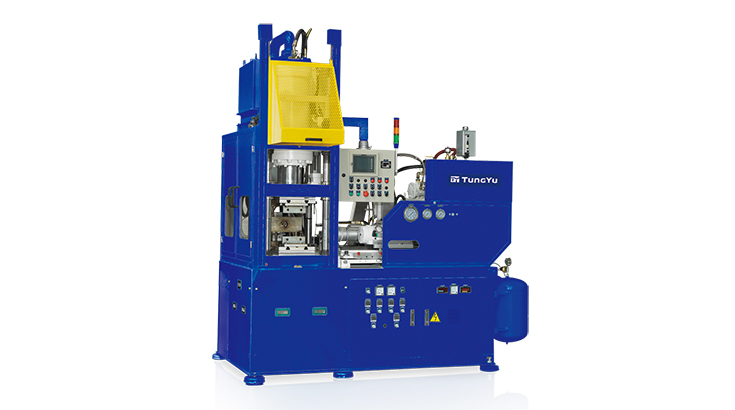

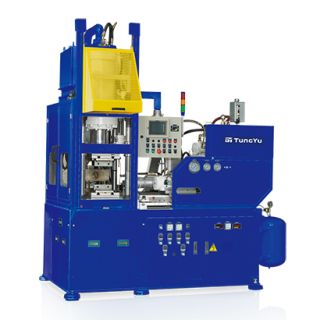

竪型型締機構・横射出ユニット付ゴム射出成形機（FIFO方式）

TIP-320-H-100-PCD
FIFO

• 型締力：100トン
• 射出容量：320cc
• 竪型型締機構と横射出ユニットの組み合わせにより、金型交換作業を容易化。
• 高精度デジタル計量システムを採用。
• FIFO射出ユニットにより、熱履歴の影響を受けやすいゴム材料の成形に最適。
• シリコーンゴムおよび一般ゴムの両材料に対応し、設備の汎用性を向上。
• 材料不足警報機能および金型保護機能を搭載し、不良品発生や金型損傷を防止。

問い合わせに追加

技術仕様
オプション仕様
主な適用分野

機種	TIP-H Horizontal
型締力	tons	50	100	200	500
型開き力	tons	1.7	2.5	4	17
ピストン径	mm	Ø190	Ø270	Ø355	Ø560
型締めストローク	mm	275	430	450	700
デーライト (最大開口)	mm	500	650	575	800
金型取付寸法	mm	H 375 X W 480	H 565 X W 675	H 505 X W 510	H 800 X W 800
タイバー間隔 (前後 X 上下)	mm	335 X 230	455 X 345	660 X 260	820 X 820
最大射出容量	c.c.	314	622	1000	3000
最大射出圧力	kg / cm²	1640	1710	2000	2200

備考

(1) 最小射出容量は5ccまで対応可能です。

(2) 型締力および射出容量は、お客様の要求仕様に応じて設計可能です。

(3) 射出圧力は標準設計範囲内で設定され、範囲外についてもオプション対応可能です。

製品形状や金型設計に合わせ、材料供給から型締、脱型まで最適なシステムをカスタマイズします。

幅広い産業分野に対応する柔軟なシステム設計により、さまざまな成形課題に高精度で対応します。

NO.	機構/オプション	NO.	機構/オプション
1	横型安全フェンス	9	2段金型（2RT）脱型方式
2	清掃ブラシ（横型）	10	3段金型（3RT）脱型方式
3	補助供給機構	11	下部ノックアウト装置付き3RT方式
4	FILO方式（先入れ後出し方式）	12	コールドランナー機構
5	FIFO方式（先入れ先出し方式）	13	サスペンション式HMIアーム
6	縦型安全フェンス	14	B&R PCベース制御システム
7	下型吊り下げ装置	15	ロボットアーム／取出しロボット
8	上型吊り下げ装置
