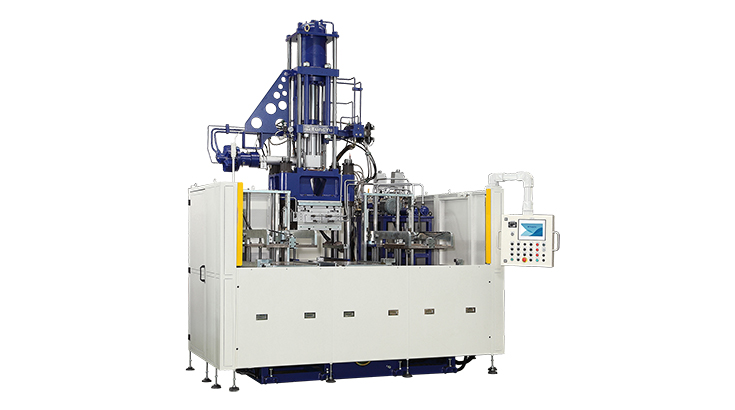

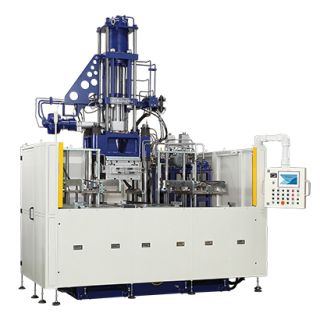

ダブル金型ゴム射出成形機（FILO方式）

TIP-1000-2RT-L-250-PCD
FILO

• 型締力：250トン
• 射出容量：1,000 cc
• デュアルシャトル式自動脱型機構を採用し、2組の金型による連続生産を実現。設備稼働率を大幅に向上します。
• スライドプレート用独立温度制御システムにより、金型移動および脱型工程中も金型温度を安定保持。成形サイクルの短縮と生産効率向上に貢献します。
• 溶融温度制御機能付きコールドランナーシステムを搭載可能。成形機との一体設計により、材料ロスを削減し、生産コストの低減を実現します。
• 片持ち式反転プレート構造（カンチレバー式）を採用し、広い金型開放スペースを確保。製品取り出しや金型メンテナンスを容易に行えます。

問い合わせに追加

技術仕様
オプション仕様
主な適用分野

機種	TIP-L 縦型
射出容量	c.c.	100 ⁽¹⁾	500	1000	2000	3000	3000
射出圧力	kg / cm²	1500~2000
型締力	tons	100	150	200	250	350	500
加熱熱盤寸法 (左右 X 前後)	mm	400 X 400	450 X 500	450 X 500	570 X 610	700 X 700	800 X 800
デーライト (最大開口)	mm	250	400~600	450~650	500~650	500~700	500~700
ストローク	mm	250	350	350 / 400	400	400	400
金型厚さ	mm	150	50~400	100~600	100~600	100~650	100~650

備考

(1) 最小射出容量は5ccまで対応可能です。

(2) 型締力および射出容量は、お客様の要求仕様に応じて設計可能です。

(3) 射出圧力は標準設計範囲内で設定され、範囲外についてもオプション対応可能です。

製品形状や金型設計に合わせ、材料供給から型締、脱型まで最適なシステムをカスタマイズします。

幅広い産業分野に対応する柔軟なシステム設計により、さまざまな成形課題に高精度で対応します。

NO.	機構/オプション	NO.	機構/オプション
1	横型安全フェンス	9	2段金型（2RT）脱型方式
2	清掃ブラシ（横型）	10	3段金型（3RT）脱型方式
3	補助供給機構	11	下部ノックアウト装置付き3RT方式
4	FILO方式（先入れ後出し方式）	12	コールドランナー機構
5	FIFO方式（先入れ先出し方式）	13	サスペンション式HMIアーム
6	縦型安全フェンス	14	B&R PCベース制御システム
7	下型吊り下げ装置	15	ロボットアーム／取出しロボット
8	上型吊り下げ装置
