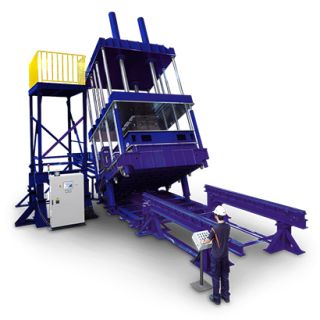

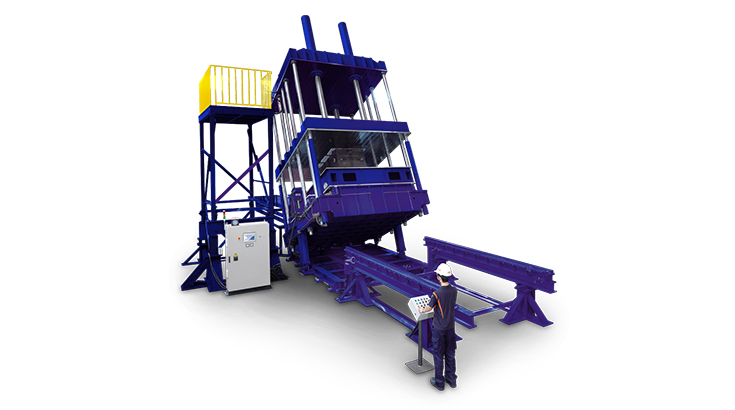

RTM成形機

• 型締力：250トン
• スライドカート式シャトル金型機構により、スムーズかつ高精度な金型搬送を実現
• 下部ストローク方式を採用し、作業高さを低く抑えた操作性の高い設計
• さまざまな金型仕様に対応可能な専用チルト機構を搭載
• 安全性向上のため、独立型操作ボックスを採用

型式		TYC-V-10	TYC-V-12	TYC-V-14	TYC-V-16	TYC-V-18	TYC-V-22
型締力	トン	100	150	200	250	350	500
加熱プラテン寸法（L.R. × F.B.）	mm	405 × 430	450 × 480	505 × 510	570 × 610	700 × 700	700 × 700 / 800 × 800
デーライト (最大開口)	mm	300
ストローク（最大）	mm	250
ヒーター容量（各ステーション）	kW	8.76	10.56	17.4	19.2	22.6	22.6 / 39.2
連結ステーション数	-	1, 2, 3, 4				1, 2
反転角度	°	45°
シリンダ径	mm	250	300	355	400	457.2	560
真空ストローク	mm	160	160	160	200	200	200

原料投入から型締め、離型まで、東毓（Tung Yu）は製品特性や金型仕様に合わせた最適なソリューションをご提案します。

多様な業界ニーズに対応する柔軟なシステム設計により、さまざまな成形課題を高精度かつ効率的に解決します。

NO.	オプション機構	NO.	オプション機構
1	後方シャトルシリンダー	8	レール式離型機構
2	下部シャトルシリンダー	9	2層金型（2RT）離型機構
3	安全フェンス	10	3層金型（3RT）離型機構
4	真空チャンバー	11	デュアルチルトプレート付 3RT 離型機構
5	下部エジェクター	12	デュアルチルトプレート＋下部ノックアウト装置付 3RT 離型機構
6	エアジグシリンダー	13	90°傾斜機構＋上部ノックアウト装置付 3RT 離型機構
7	上部エジェクター
