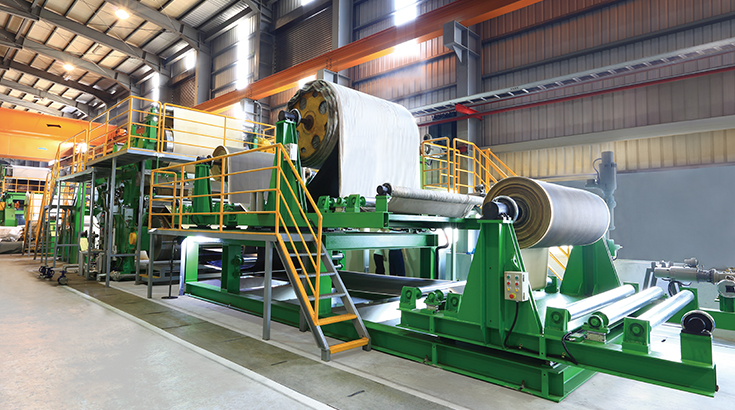

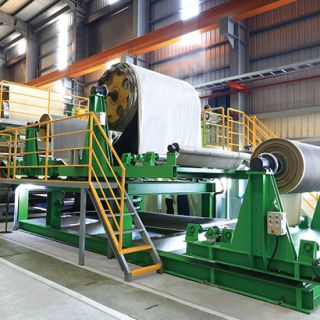

連続加硫成形機（ロトキュア式）
-
TRC- ∮ 2000 X W2380
• 加熱ドラム径：φ2,000 mm
• 加熱ドラム幅：2,380 mm
• 連続加硫プロセスにより、高い生産効率と安定した品質を実現
• 自動ロックチャック機構により、材料シャフトの安全かつ迅速な着脱が可能
• PLCおよびHMI制御システムを採用し、温度・圧力・速度などの生産パラメータを簡単かつ高精度に設定可能
• 送り出し・巻取り装置、スチールベルト高速交換機構、テンション側スペーサーなどの周辺設備にも対応可能
• 加熱ドラム幅：2,380 mm
• 連続加硫プロセスにより、高い生産効率と安定した品質を実現
• 自動ロックチャック機構により、材料シャフトの安全かつ迅速な着脱が可能
• PLCおよびHMI制御システムを採用し、温度・圧力・速度などの生産パラメータを簡単かつ高精度に設定可能
• 送り出し・巻取り装置、スチールベルト高速交換機構、テンション側スペーサーなどの周辺設備にも対応可能
| 機械タイプ | TRC-Ø1200 | TRC-Ø1500 | TRC-Ø1800 | TRC-Ø2000 | |
|---|---|---|---|---|---|
| 加熱ドラム径 | mm | Ø1200 | Ø1500 | Ø1800 | Ø2000 |
| 加硫長さ | mm | 2500 | 3500 | 4000 | 4500 |
| 最大製品幅 (1) | mm | 最大製品幅の要求仕様に応じてカスタム設計可能です | |||
| 最大製品厚さ | mm | 0.5 ~ 25 | |||
| 最高加硫温度 (2) | 160 ~ 220℃ | ||||
| 最大面圧 | Kg / cm² | 5 | |||
| 加熱ドラム真円度 | 0.08 | ||||
| スチールベルト (3) | SANDVIK 1650 SM | ||||
| 加熱ドラム加熱方式(4) | 蒸気またはサーモオイル | ||||
| 補助加熱 | - | ● | ● | ● | ● |
| 補助加圧ドラム（オプション）(5) | ● | ● | ● | ● | |
| 加熱ドラム・スチールベルト洗浄装置 | X | ● | ● | ● | |
| 下部反転ドラム予熱装置 | ● | ● | ● | ● | |
| スチールベルト蛇行制御装置 | ● | ● | ● | ● | |
備考
(1) 機械幅は、要求される最大製品幅に応じて設計可能
(2) 加熱ドラムは圧力容器仕様にも対応可能（オプション）
(3) 織ベルト仕様も対応可能（オプション）
(4) 加熱方式（蒸気またはサーモオイル）は、お客様仕様により選択可能
(5) 補助加圧ドラムの最大線圧：120 kg/cm
