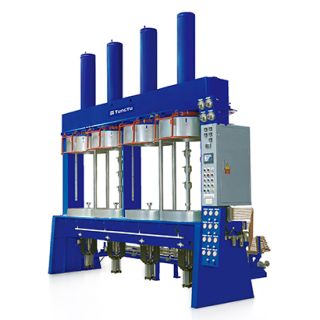

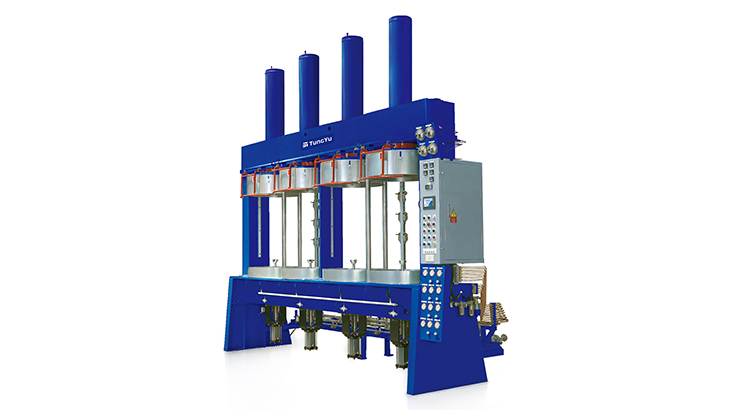

32インチタイヤ加硫プレス
-
TPS-100-4-PCD-UP
• 型締力：100トン
• メインフレームは鋼板およびU形鋼の溶接構造を採用。高温処理後に機械加工を行い、残留応力を除去することで、機械寿命を向上
• フィルターおよびクーラー付き戻り油回路により、安定した油圧システムを維持
• FEA（有限要素解析）による検証済みの高剛性フレーム構造を採用し、機械本体の強度を向上。メリット：
1. 品質-高い生産性と高精度な加硫制御により、タイヤ品質を向上
2. 管理-メンテナンスコストを低減
3. 環境対応-省エネルギー化を実現
• メインフレームは鋼板およびU形鋼の溶接構造を採用。高温処理後に機械加工を行い、残留応力を除去することで、機械寿命を向上
• フィルターおよびクーラー付き戻り油回路により、安定した油圧システムを維持
• FEA（有限要素解析）による検証済みの高剛性フレーム構造を採用し、機械本体の強度を向上。メリット：
1. 品質-高い生産性と高精度な加硫制御により、タイヤ品質を向上
2. 管理-メンテナンスコストを低減
3. 環境対応-省エネルギー化を実現
| 機械タイプ | TPS-100 | TPS-148 | TPS-150 | |
|---|---|---|---|---|
| 型締力 | トン | 100 | 148 | 150 |
| 加熱プラテン | mm | Ø810 | Ø1150 | Ø1070 |
| デーライト | mm | 100~1300 | 1800 | 250~1700 |
| ストローク | mm | 1200 | 1660 | 1450 |
| 引抜ストローク | mm | 200 | 200 | 350 |
| 金型数 | cav. | 4 | 2 | 2 |
| 生タイヤ内径 | インチ | 8~18 | 10~18 | 8~15 |
| 金型外径 | mm | 750 | 950 | 950 |
| 金型高さ | mm | 150~350 | 150 | 250~420 |
| 最高使用圧力 | kg/cm² | 210 | 210 | 210 |
| 最高蒸気圧力 | kg/cm² | 10 | 10 | 16 |
| 最高内圧 | kg/cm² | 23 | 25 | 25 |
| 外形寸法 | mm | L4528 X W3458 X H4434 | L4095 X W3380 X H6081 | L3260 X W2044 X H5686 |
